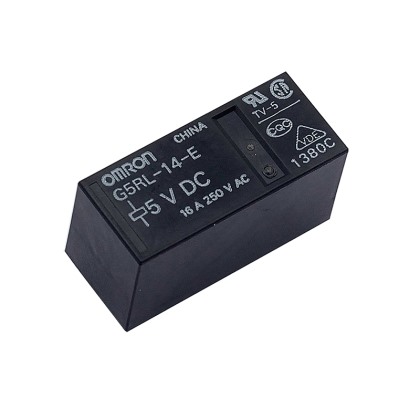

注. 訂購時，請注明額定線圈電壓（V）。分類 端子形狀 接點構成 保護構造 型號 額定線圈電壓 最小包裝單位 標準型 印刷基板用端子 SPST-NO (1a) 耐助焊劑型 G5RL-1A-LN DC5V, 12V, DC24V 100個/托盤 G5RL-1A-TV8 DC5V, DC12V, DC24V, DC48V 高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V G5RL-1A-E-LN DC5V, DC12V, DC24V G5RL-1A-E-TV8 DC5V, DC12V, DC24V, DC48V SPDT (1c) G5RL-1-E AC24V, AC100V, AC115V/AC120V,
AC200V, AC230V/AC240VG5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC.例: G5RL-1A-LN
- 操作線圈
低噪音型: G5RL-1A(-E)-LN
額定電壓
(VDC)額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許電壓
(V)消耗功率
(mW)額定電壓的% 5 106.0 47.2 70%以下 10%以上 110% 約530 12 44.2 272 24 22.1 1,086 注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。 2. 請務必在線圈上并聯一個浪涌吸收二極管。 3. 動作特性是在線圈溫度為23℃時的測定值。 4. “最大電壓”是指繼電器線圈能承受的電壓最大值。
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
額定電壓
(VDC)額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許電壓
(V)消耗功率
(mW)額定電壓的% 5 80 62.5 70% 以下 10% 以上 130% 約400 12 33.3 360 24 16.7 1,440 48 8.96 5,358 約430 注 1. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。 2. 動作特性是在線圈溫度為23℃時的測定值。 3. "最大電壓"是指繼電器線圈能承受的電壓最大值。
AC線圈型: G5RL-1-E
額定電壓
(VAC)50Hz時的額定電流
(mA)60Hz時的額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許電壓
(V)消耗功率
(mW)額定電壓的% 24 31.3 28.3 443 70% 以下 15% 以上 110% 約750 100 7.5 6.88 8,220 115/120 5.85/6.25 5.35/5.70 11,600 200 3.75 3.45 33,000 230/240 3.00/3.13 2.76/2.88 47,600 注 1. 額定電流公差為+15％-20％。 2. 動作特性是在線圈溫度為23℃時的測定值。 3. 線圈電阻為參考值。 4. "最大電壓"是指繼電器線圈能承受的電壓最大值。
接點部
低噪音型: G5RL-1A(-E)-LN
負載阻性負載 標準型 高容量型 接點形式 SPST-NO (1a) 接點結構 單 接點材料 Ag合金 額定負載 AC250V 12A
DC24V 12AAC250V 16A
DC24V 16A額定通電電流 12A 16A 最大開關電壓 AC250V, DC24V 最大開關電流 12A 16A
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8
負載阻性負載 標準 大容量 接點結構 SPST-NO (1a) SPST-NO (1a) SPDT (1c) 接點類型 單 接點材質 Ag合金 額定負載 AC250V 12A
DC24V 12AAC250V 16A
DC24V 16AAC250V, DC24V (NO) 16A
AC250V, DC24 V (NC) 5A額定通電電流 12 A 16 A 16 A (NO), 5 A (NC) 最大開關電壓 AC250V, DC24V 最大開關電流 12A 16A 16 A (NO), 5 A (NC)
AC線圈型: G5RL-1-E
負載阻性負載 高容量型 接點形式 SPDT (1c) 接點結構 單 接點材料 Ag合金 額定負載 AC250V, DC24V (NO) 16A
AC250V, DC24V (NC) 5A額定通電電流 16 A (NO), 5 A (NC) 最大開關電壓 AC250V, DC24V 最大開關電流 16 A (NO), 5 A (NC)
性能
低噪音型: G5RL-1A(-E)-LN項目 分類 標準型 高容量型 接點電阻 100 mΩ 以下 動作時間 15 ms 以下 復位時間 15 ms 以下 絕緣電阻 1,000 MΩ 以上(DC500 V) 耐壓 線圈與接點間 AC6,000V 50/60Hz 1min 同極接點間 AC1,000V 50/60Hz 1min 耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs) 振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000m/s2 誤動作 100m/s2 壽命 誤動作 100萬次以上（開關頻率18,000次/hr） 電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（1,800次/hr） 故障率 P水準（參考值） DC5V 100mA 使用環境溫度 -40~+85℃（無結冰、無凝露） 使用環境濕度 5~85%RH 重量 約10g 注 1. 上述值為初始值。
2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4. 復位時間是連接二極管時的數值。
5. P水準為開關頻率120次/分鐘時的值。
高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8項目 分類 標準型 高容量型 接點電阻 100 mΩ 以下 動作時間 15 ms 以下 復位時間 5 ms 以下 絕緣電阻 1,000 MΩ 以上(DC500 V) 耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min 同極接點間 AC1,000V 1mA 50/60Hz 1min 耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs) 振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000m/s2 誤動作 100m/s2 壽命 機械 1,000萬次以上（開關頻率18,000次/hr） 電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（開關頻率1,800次/hr） 故障率 P水準（參考值） 100 mA DC5 V 使用環境溫度 -40~+85℃（無結冰、無凝露） 使用環境濕度 5% ~ 85% 重量 約10 g 注 1. 上述值為初始值。
2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4. 復位時間是連接二極管時的數值。
5. P水準為開關頻率120次/分鐘時的值。
AC線圈型: G5RL-1-E項目 分類 高容量型 接點電阻 100 mΩ 以下 動作時間 20 ms 以下 復位時間 10 ms 以下 絕緣電阻 1,000 MΩ 以上（DC500V） 耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min 同極接點間 AC1,000V 1mA 50/60Hz 1min 耐沖擊電壓 線圈與接點間 10 kV (1.2 × 50 νs) 振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000m/s2 誤動作 100m/s2 壽命 機械 1,000萬次以上（開關頻率18,000次/hr） 電氣 5萬次以上（開關頻率720次/hr） 故障率 P水準（參考值） DC24V 40mA 使用環境溫度 -40~+70℃（無結冰、無凝露） 使用環境濕度 5~85%RH 重量 約10 g 注 1. 上述值為初始值。
2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4. 當NC接點無負載時，阻性負載為NO接點的數值。
5. P水準為開關頻率120次/分鐘時的值。 G5RL-1-E
G5RL-1-E-HR
印刷基板加工尺寸(BOTTOM VIEW)
端子配置/外部連接
(BOTTOM VIEW)
(線圈無極性。)
