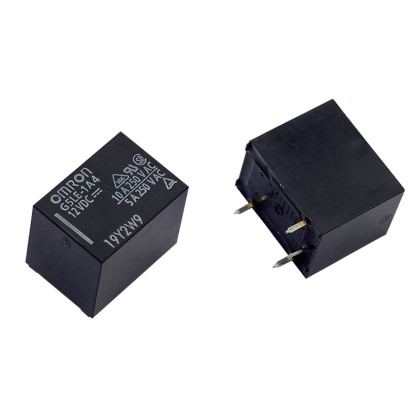

端子形狀 防護構造 耐助焊劑型 塑料密封型 最小包裝單位 分類 接點結構 型號 額定線圈電壓 型號 額定線圈電壓 印刷電路板用端子 標準 SPDT (1c) G5LE-1 DC5V G5LE-14 DC5V 100件/托盤 DC12V DC12V DC24V DC24V G5LE-1-CF DC5V G5LE-14-CF DC5V DC12V DC12V DC24V DC24V SPST-NO (1a) G5LE-1A DC5V G5LE-1A4 DC5V DC12V DC12V DC24V DC24V G5LE-1A-CF DC5V G5LE-1A4-CF DC5V DC12V DC12V DC24V DC24V 大容量 SPDT (1c) G5LE-1-E DC5V - DC12V DC24V SPST-NO (1a) G5LE-1A-E DC5V - DC12V DC24V 注: 訂購時，請?jiān)谛吞柡筇砑宇~定線圈電壓。 示例: G5LE-1
但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC - 額定值
種類 項目 負載標準型 大容量型 電阻負載 感性負載(cosφ=0.4) 電阻負載 接點類型 單 接點材質 銀合金（無鎘） 額定負載 AC120V 10A時; DC30V 8A時 AC120V 5A時; DC30V 4A時 AC250V 16A時(NO)
AC250V 12A時(NC)額定通電電流 10 A 16A (NO)/12A (NC) 最大開關電壓 AC250 V, DC125 V (（采用UL/CSA標準時為DC30 V) AC250 V 最大開關電流 10 A 5 A 16A (NO)/12A (NC) G5LE-14 (-□) (SPDT 接點)
G5LE-1A4 (-□) (SPST-NO 接點)
*平均值端子排列/內部連接
(底視圖)
PCB安裝孔
(底視圖)
公差: ±0.1 mm 除非另有規定
所有尺寸均采用毫米作單位。
若需將毫米轉換為英寸，請乘以0.03937。若需將克轉化為盎司，請乘以0.03527。
