本文鼎悅電子將為您介紹繼電器的作用以及接線圖,繼電器大家都在熟悉不過了，它是一種電控制器件，在自動控制電路中常常被使用，能夠以小的電流控制大電流的導通和切斷，從而起到自動控制的作用。下面，我們先來看下繼電器的工作原理。

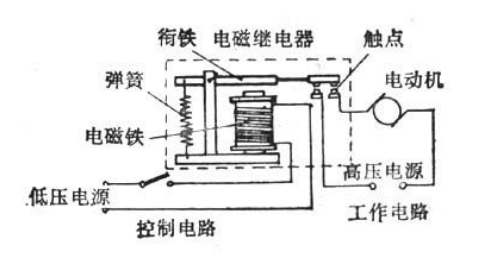

從上圖可以看出，繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。接通電源后，會產生電磁效應，電磁力就會吸引銜鐵，讓它接觸到鐵芯，帶動銜鐵的常閉觸電與常開觸點吸合，在電流切斷后，電磁的吸力也就沒有了，銜鐵就又返回到原來的位置，將電路切斷。
繼電器的作用
具有擴大控制范圍，放大，綜合信號，自動等功能。
小的電流，就可以控制很大功率的電路，還能擴大控制范圍，在信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電 路，達到自動開關的目的。
除了上述功能之外，繼電器的作用還有很多，它可以與其他電器一起組成程序控制線路，實現自動化運行，在此同時，它還將信號綜合起來，可以把經過繼電器的多個控制信號綜合，達到預定的控制效果。
以上就是有關繼電器的作用以及接線圖，希望我們展示的繼電器用接線圖能讓您對繼電器的使用有更深入的了解。
