磁保持繼電器分為兩層，上層為電磁系統，下層為接觸系統，電磁系統采用扁平直動式磁保持磁路系統，其包括磁鐵、線圈、銜鐵、鐵芯、安裝板，磁鐵設于安裝板中央，磁鐵兩側安裝有線圈，線圈上方設有U形鐵芯，銜鐵處于鐵芯之間相互配合形成環形結構，進而可以由磁場控制工作。
磁保持繼電器的常閉或常開狀態完全是依賴磁鋼的作用，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的.線圈通電時，接點處于on或者off狀態，即使切斷線圈電壓仍能保持該狀態的功能。該安裝板的兩端位于鐵芯U形底的旁邊還安裝有純鐵板，防外磁場干擾的作用。所以在歐姆龍繼電器選型的時候我們要清楚它的結構。

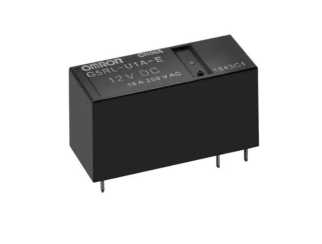

磁保持繼電器g5rl-u/-k系列,是一款小型,容量高達16a的閉鎖型繼電器;其線圈與接點間的絕緣沿面距離8mm,耐沖擊電壓高達10kv,高絕緣,可高環境溫度可達85攝氏度;
磁保持繼電器的優點
1、體積小，PCB式安裝，大功率
2、僅需脈沖激勵，可以單、雙線圈工作
3、安全可靠，壽命長
4、功耗低，負載能力強
5、tv-8額定規格，高環境高度可達85，耐沖擊電壓高達10kv,高絕緣，線圈與接點間的絕緣沿面距離8mm
本產品的應用范圍是磁保持，品牌是Omron/歐姆龍，符合：UL/CSA認證，適用于安防智能插座，IO工控板等應用場合；
